Baugrubenverbau Firma Trumpf in Ditzingen

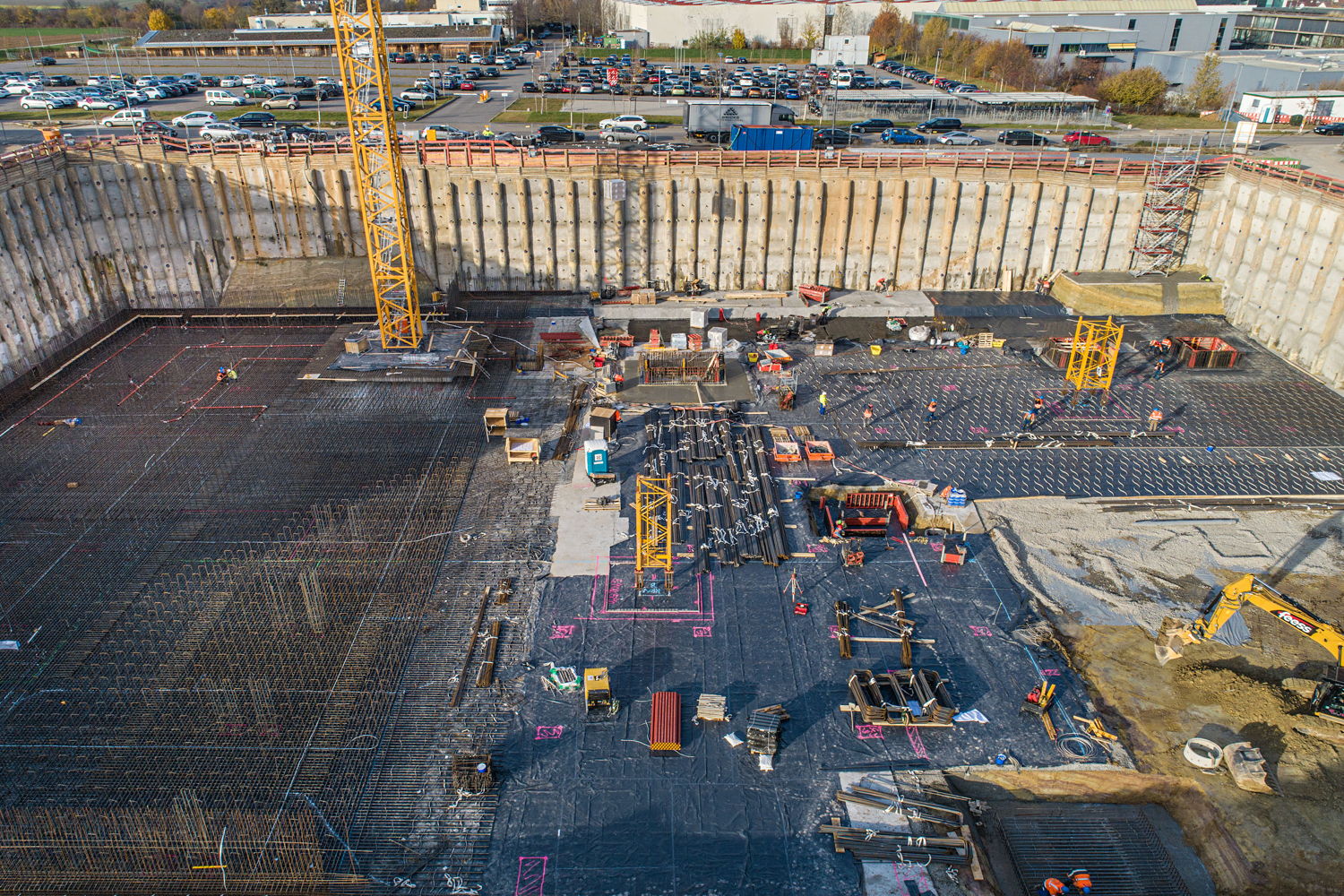

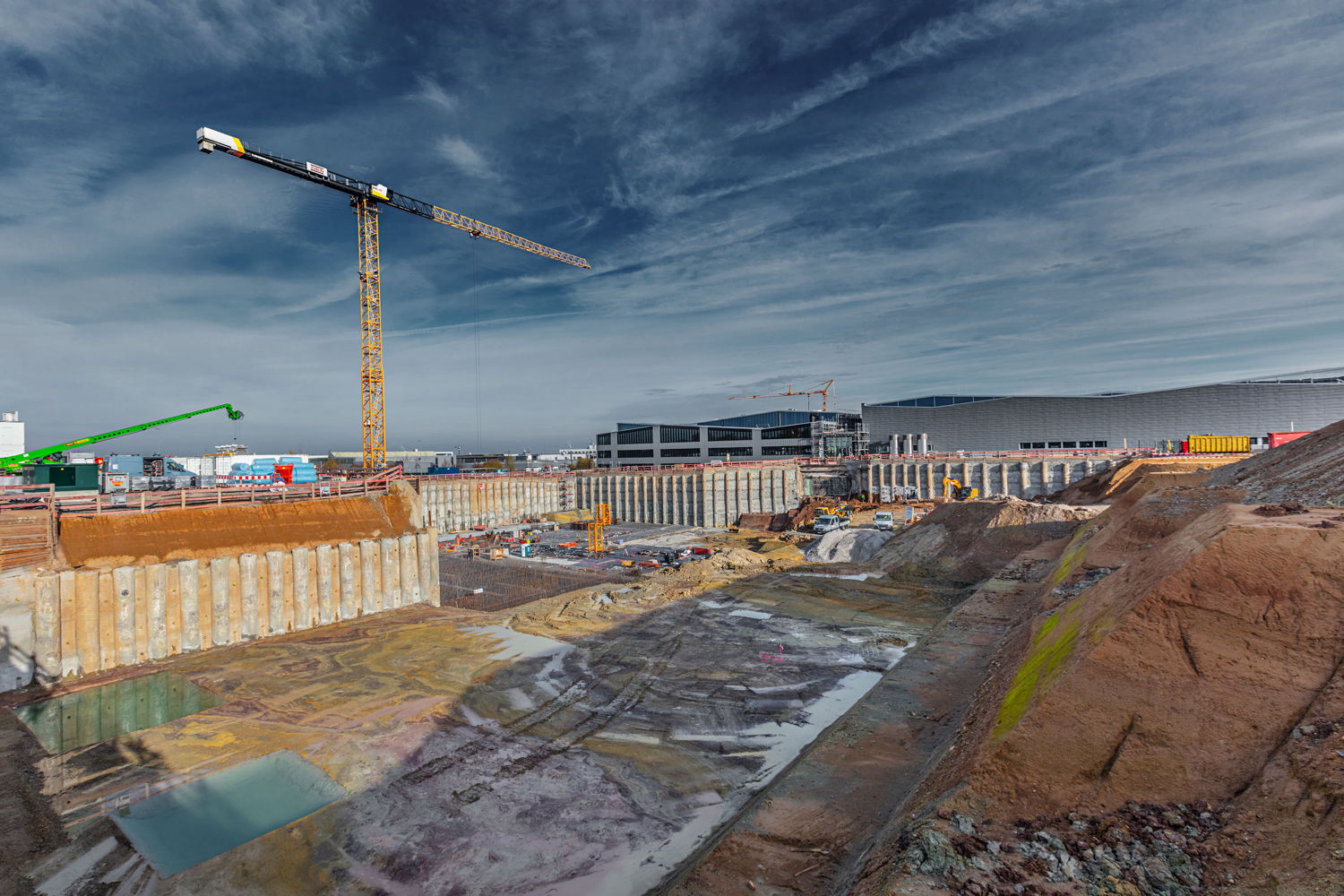

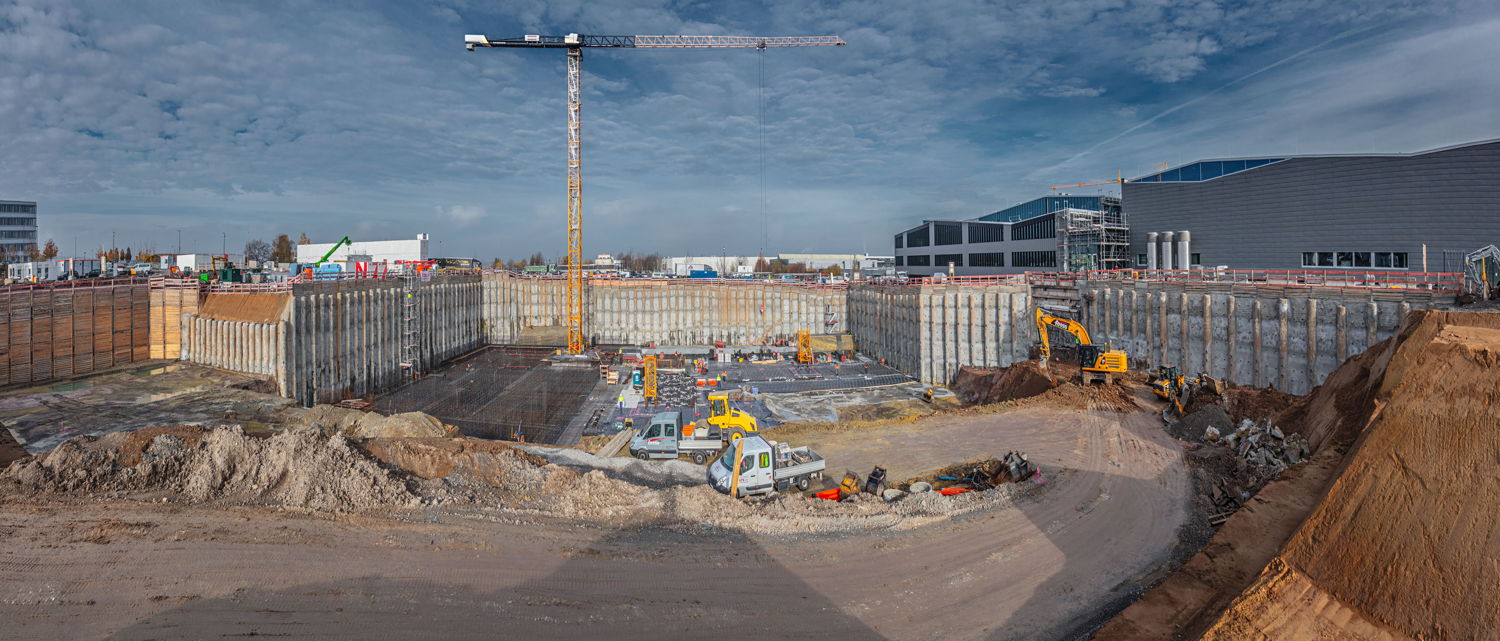

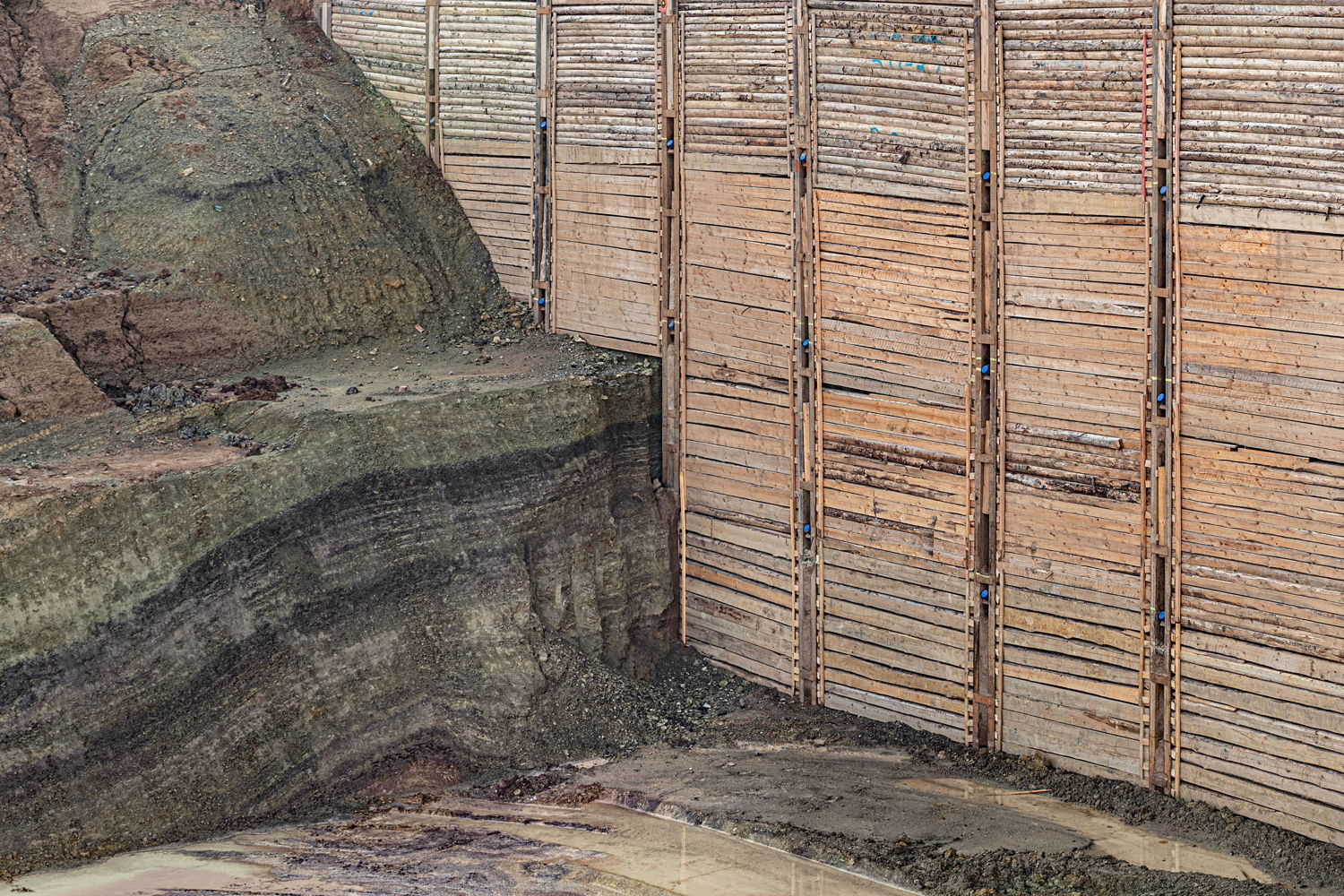

Zur Herstellung der Baugrube wurde an 3 Seiten ein Baugrubenverbau erforderlich. Der Verbau wurde teilweise als aufgelöste Bohrpfahlwand mit Spritzbetonausfachung und teilweise als Trägerbohlwand (Berliner Verbau) mit Holzausfachung konzipiert.

Die Baugrubentiefe beträgt bis zu 16 Meter. Die Pfähle bzw. Bohlträger werden deshalb mit bis zu 5 Ankerlagen (vorgespannte Litzenanker) rückgehängt. Die Bohrpfähle sind teilweise 20 m lang.

In den Bohrpfählen sind oben Steckträger aus Stahlprofilen mit Holzausfachung angeordnet, um den späteren Rückbau des Verbaus bis ca. 1,5m unter die Geländeoberkante zu erleichtern.

Fertigstellung:
2019
Bauherr:
Trumpf GmbH & Co.KG in Ditzingen
Auftraggeber:
STS GmbH, Spezial-Tiefbau-Süd, Emerkingen
Leistungsphasen:
Tragwerksplanung LPh 3-5
Fotograf:
Jens Kramer, Neu-Ulm
Projektnummer:
G1708
